高载荷测试系统

发布日期：2024-12-19　浏览次数：

1、产品介绍设备主要功能及优势：

1.1产品概况

高刚度的四立柱电液伺服加载测试框架系统，满足动态载荷范围1～30MN，可以根据用户需求定制加载载荷范围或者定制加载空间的测试系统。

1.2 产品优势和技术特点

1.2.1、行业标准

专业的电液伺服动态测试系统。

1.2.2、用途广泛

数十种测试附件包括多点弯曲、压盘和液压助力夹具，可实现宽泛的测试应用。

1.2.3、准确/可重复

高质量的四立柱框架满足系统测试对中与刚度要求。

1.2.4、高性能

采用不同规格的液压伺服配置满足多样化的性能需求。

高载荷测试系统指标及各系统组成

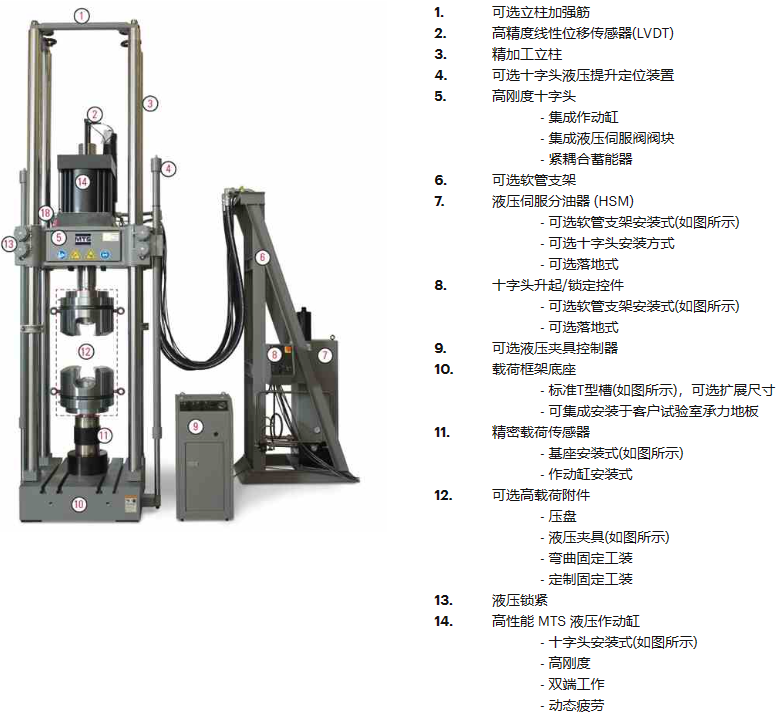

系统部件


311四立柱加载框架参数规格



1.311.31和311.32型产品为作动缸完全收回时进行测量，MTS 311.41和311.51型产品为作动缸活塞杆中位时测量；

2.311.41型产品150mm行程配置时为300～3000mm(15.75-118.1in)，300mm行程配置时为400～3385mm(13.31-133.3in)；

3.311.41型产品150mm行程配置时为3554～6154mm(140.0 -242.3in)，300mm行程配置时为3720～6768mm(146.5-366.5in)；

4. 刚度计算时假定十字头高度位于2m处；
